LC-DX1000W高壓帶電顯示閉鎖裝置
LC-DX1000W高壓帶電顯示閉鎖裝置

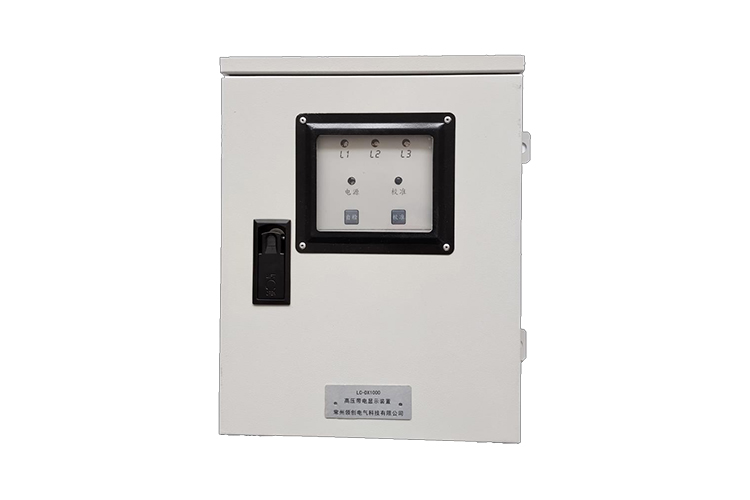

產品概述
LC-DX1000 高壓帶電顯示裝置適用于 110kV 電壓等級以上的高壓輸變電線路、GIS 金屬封閉組合電器及各種高壓開關設備中。其主要功能是對高壓設備進行驗電，通過指示燈直觀地反映高壓設備及線路的帶電狀況，并輸出閉鎖信號對操作機構進行強制閉鎖防止誤操作，對保障人身安全、設備安全起著重要作用。
該產品設計先進，結構合理，內部有狀態自檢和智能化的自適應調節，保障在不同大小的傳感器信號輸入時自動調節到信號最佳的靈敏位置，避免靠手動調節靈敏度帶來的麻煩和一些難以找到最佳信號傳輸靈敏度位置的問題。
全國在線服務
0519-89181818
功能特點
1、當被測設備帶電時，“A、B、C”三相指示燈亮、當被測設備不帶電時，“A、B、C”三相指示燈都熄滅。
2、裝置采用分相控制，當任何一相帶電時也可靠閉鎖
3、高壓帶電顯示器有自檢功能，即可自動檢測傳感器和顯示器的各種功能模塊，在裝置自檢故障（元器件壞、傳感器損壞、傳感器引下線開路或短路等任何故障）或失去工作電源時，能發出報警信號。
4、高壓帶電顯示器具備二對常開常閉無源接點，接點動作可靠并能根據現場需要擴充。
5、安裝在幾個相鄰回路的高壓帶電顯示器不應相互干擾，當一回路帶電時，相鄰不帶電回路的裝置帶電顯示燈應不亮。
6、高壓帶電顯示器在額定工作條件下能連續操作 10000 次，并不得出現失靈、誤動及妨礙正常工作的損壞。二次電源在(1±15%)額定電壓內變動時，應能可靠工作。
7、高壓帶電顯示器應有現場設置功能，裝置的啟動電壓、靈敏度等可在現場根據安裝情況進行設置和調整。
8、高壓帶電顯示器應不受外界電磁場的干擾，在一次設備受雷電沖擊作用時，裝置不應損壞，應能正常工作，并保證正確可靠地顯示和閉鎖。
9、高壓帶電顯示器的顯示器外殼應有明顯的接地標志，并且接地導線的截面不得小于 1.5mm2的多股銅絞線；接地螺釘直徑不得小于 4mm；接地面應有防銹措施。
10、防腐蝕防潮濕功能：裝置的內殼、外箱、傳感器夾具等所有金屬件，全部由不銹 鋼制成，外殼防護達到 IP44，完全符合戶外防腐防潮的要求。

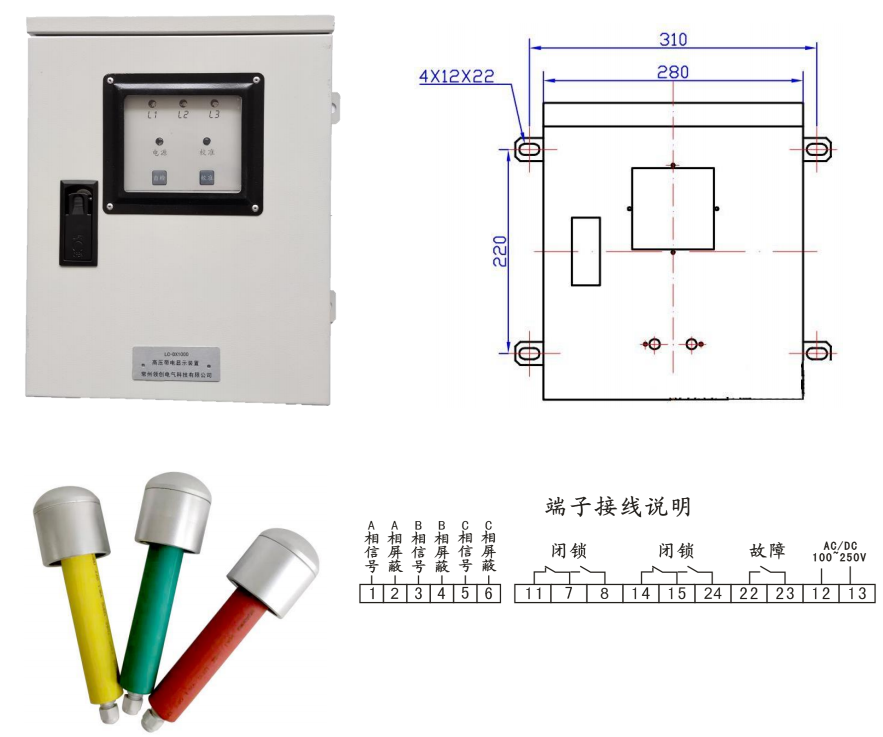

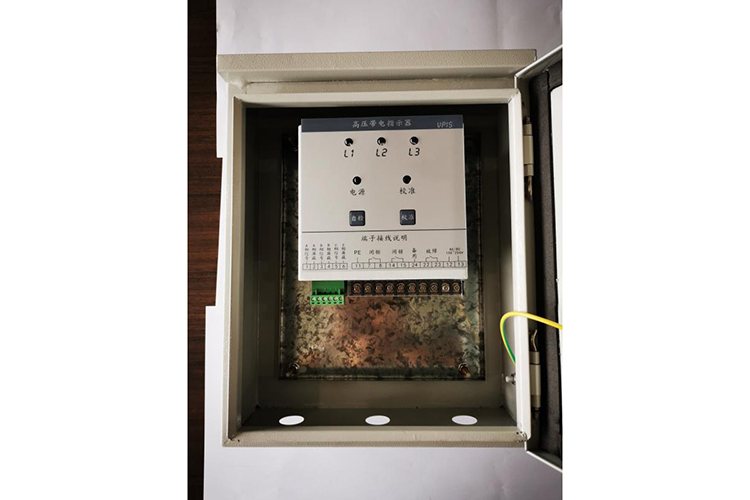

安裝尺寸與接線圖
主要技術指標
使用環境：-25℃~+70℃ ≤95% RH 海拔高度≤3000m
顯示閉鎖電壓：≥額定電壓×0.35
抗電強度：（接線端子對于外殼）>2000V 1min
工作狀態指示：紅色指示燈發光表示高壓帶電
電源：AC/DC 110~220V
適用電壓等級：110∽500kV
使用說明
7.1 VD 上電后進入自檢狀態 L1、L2、L3 閃爍， 1 秒后熄滅，系統進入正常工作狀態。
