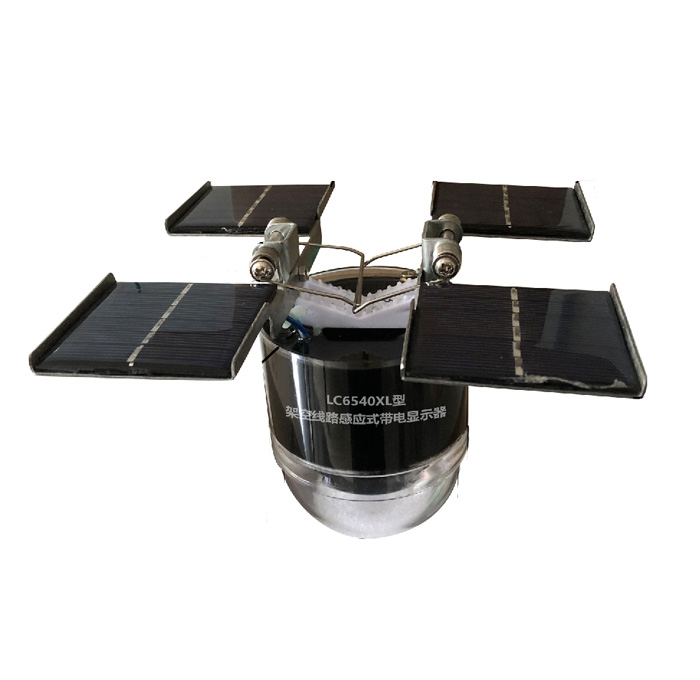

特點

1）利用高壓電場的能量及太陽能光伏取電技術，只要把本產品掛上高壓電纜相線，無需外加工作電源，只要高壓線帶電即可發出清晰可見的高亮閃光。

2）超長壽命設計。內部元件全部采用長壽命、高可靠元器件，整體環氧密封灌注，免維護，具有抗惡劣自然環境，抗雷擊的性能，在戶外連續工作壽命大于50000小時。

3)安裝簡便可靠，該顯示器設計有專用彈簧卡具(根據需要另配)，安裝時無需停電。用絕緣桿就可牢固地安裝于高壓電纜上，能承受惡劣氣候的沖擊。

主要技術指標

1)適用范圍廣，只需適當改變參數，即可應用于6kV, 10kV, 35kV, 110kV 和220kV等各種電壓等級的戶外高壓設備。

2)電路部分全封閉，可全天候工作，能承受-40℃ ~ +70℃的戶外嚴酷的工作條件。

3)無需外接工作電源，內部接入可充電池，由太陽能板給其自動充電，即使連續一個月缺乏光照的陰雨天氣，充裕的電池容量照樣可維持連續正常工作。

4）閃光起動電壓： 額定電壓值的50%。

5）閃光頻次：高壓有電時，每1.5S閃爍一次；高壓無電時不起輝。

6）使用場所：戶外架空高壓電纜，直徑12~35mm裸線或帶絕緣皮的高壓線均可工作。

7）使用壽命：大于50000小時。

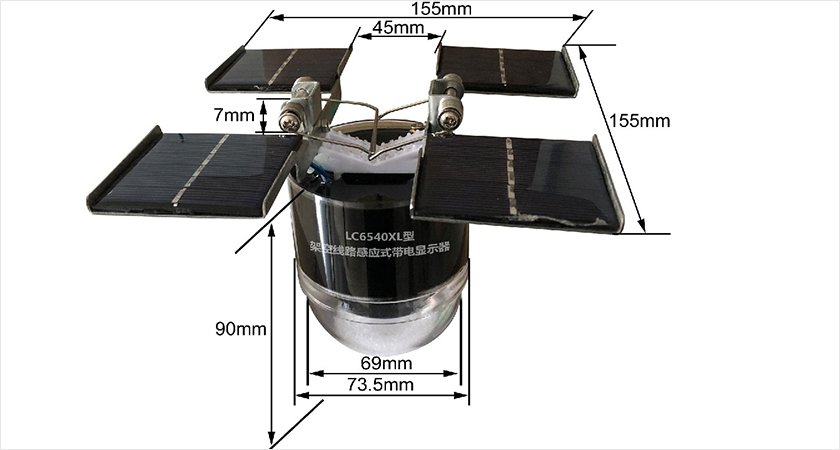

8）外形尺寸：如圖所示。

9）清晰可見視距：不小于15m。

安裝方法

第一步：在準備使用前先將殼體外部小螺釘擰下，然后將機內的一根電池引出線的接線頭放到螺釘?shù)奈恢茫寐葆攲⒕€頭壓緊，引出線頭接觸到螺釘時，本機會閃光一次，表示本機已通電，可以開始工作，如果暫時不用這臺裝置，可將螺釘松開，退下線卡，使內部電池斷電，以保障電池預先充入的電量不會損耗。

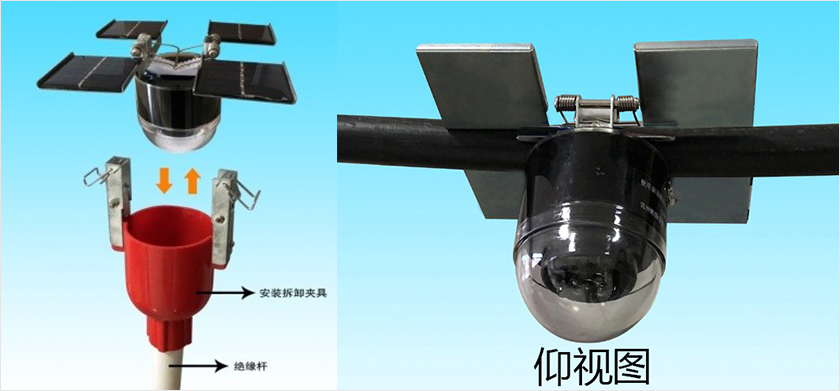

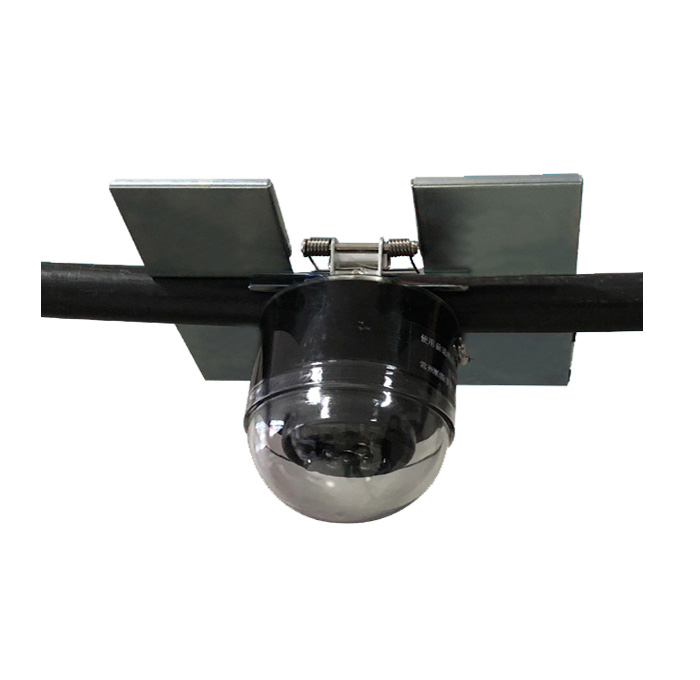

第二步：在高壓電纜上安裝顯示器，將顯示器放入安裝輔助夾具，扮開壓緊彈簧，套在夾具兩邊，然后將適合長度的絕緣桿擰入夾具底部，對準高壓線的安裝部位，將顯示器頂入彈簧卡子，聽到彈簧“叭”的響聲，則顯示器安裝到位。如果高壓線有電，顯示器即時會發出閃光；如果高壓線在失電狀態，則不會閃光。

拆卸方法

用安裝夾具頭部套入顯示器圓柱體內，往上頂至鎖口動作，鎖片翻轉，即打開機構，這時往下一拉，即可將主機與高壓線分離，卸下顯示器。

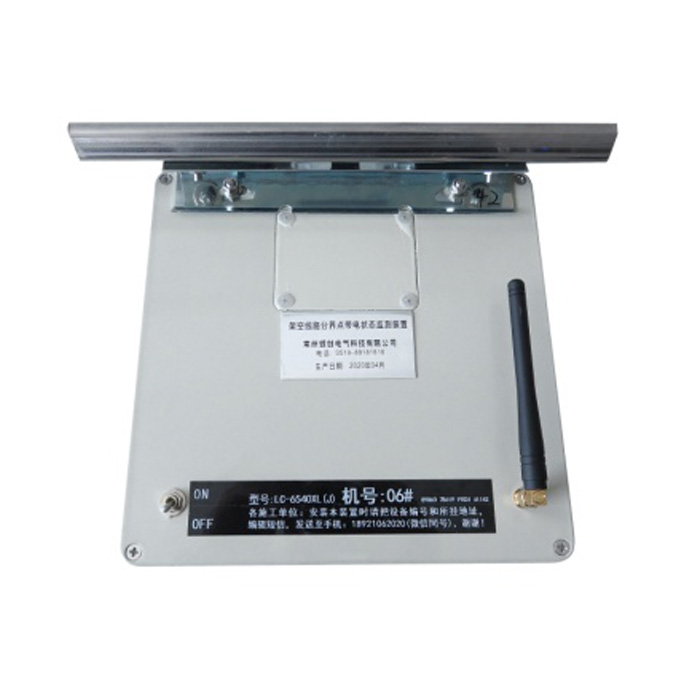

LC6540XL(J)數據集中接收裝置部分

（1）數據集中接收裝置利用抱箍固定在帶電信息采集及顯示器下方電線桿上，采用太陽能供電。

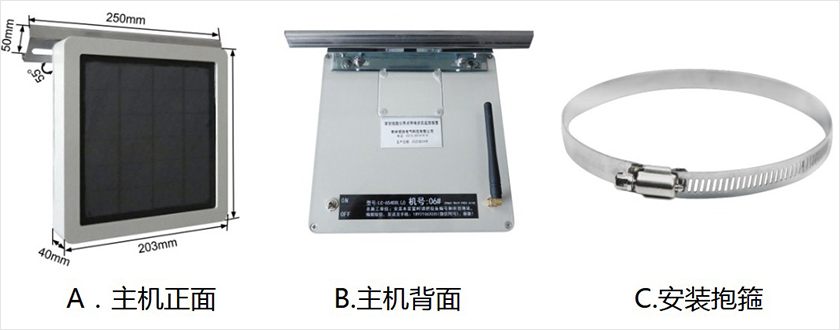

（2）數據集中接收裝置外形尺寸：

（3）數據集中接收裝置主要技術指標：

1、數據集中接收裝置采用太陽能+鋰電池供電，超低功耗設計，連續陰雨天氣的情況下，可連續工作20天；

2、一臺主機裝置同時接收2個分支，即6個帶電信息采集及顯示器；

3、數據集中接收裝置接收信號后將所有其對應的所有線路探頭的帶電信

息、太陽能電壓和電池電壓，通過物聯網模塊發送到架空線路分界點帶

電狀態監測裝置平臺；

4、后臺可監測所有線路上的帶電信息，同時也可在裝置上查看所有信息；

5、數據集中接收裝置內置物聯網卡，出廠默認可工作兩年，兩年后續到運

營商續費，若不能續費可在現場查看所有數據；

6、數據集中接收裝置正常工作壽命：5年；

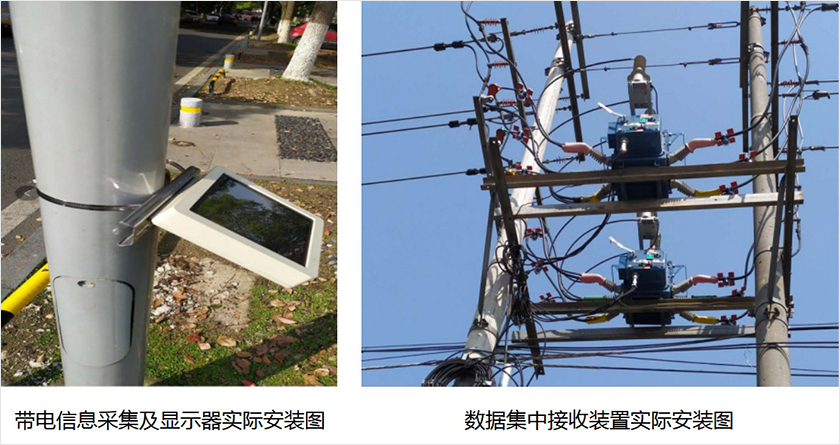

（4）LC-6540XL(J)安裝說明：

1、 安裝LC-6540XL(T)前，請將主機LC-6540XL(J)主機上的開關按鍵撥至“ON”；

2、  將LC6540XL(J)主機上的天線擰緊，擰緊后在天線的根部適當涂點硅膠；

3、  將抱箍穿至支架，抱在電線桿上（默認抱箍直徑250-350mm，如有特殊要求，訂貨時請說明）；

4、  將主機連同抱箍移至電線桿上合適的位置，主機的太陽能板正對著南面，并收緊抱箍（一般推薦高度2.5m-3m即可）；

5、  LC-6540XL(T)信號采集端安裝在進出回路的三根相線上，主機安裝在電線桿上，二者之間的距離不可太遠（不超過30m）；
