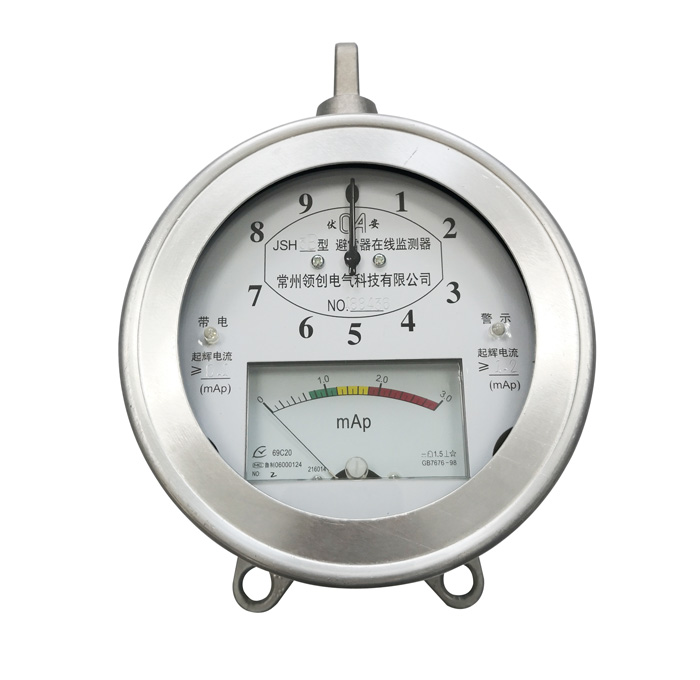

主要特點

JSH系列避雷器監測器產品具有以下主要特點：
1、采用彩色刻度表面，圓形不銹鋼外殼，光亮美觀，密封性能好；

2、設計有多種不同規格，可以滿足現場的安裝需要；
3、JSH系列的計數器面板大，視覺好，便于運行人員觀察，最大可記錄0-99次；
4、JSH系列的毫安表增大了毫安表的尺寸，表面采用均勻分度，有利于觀察；

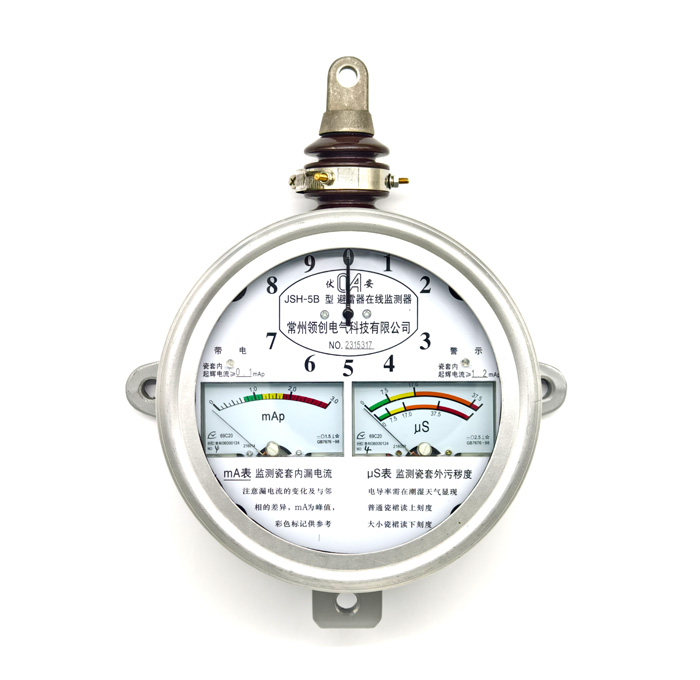

5、JSH-5型提供測量污穢功能，可以將外瓷套表面的污穢電流與避雷器泄漏電流分離出來并對污穢電流進行表征；

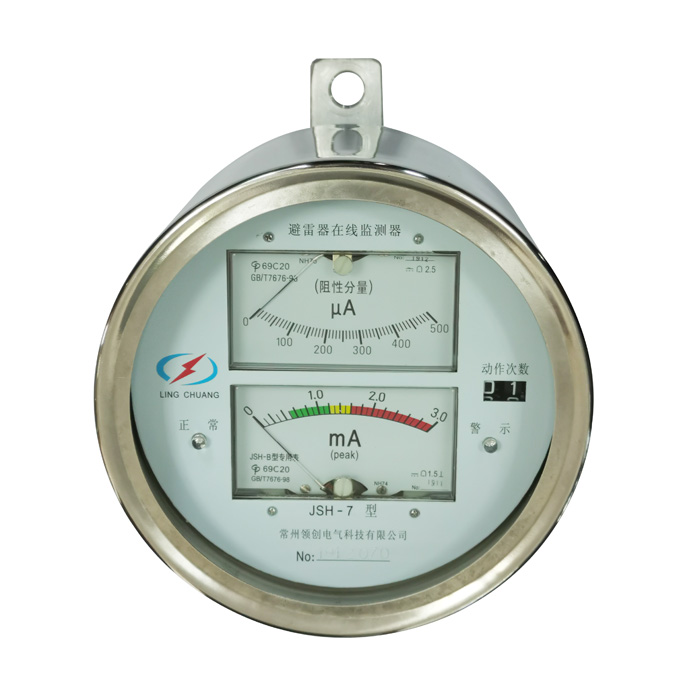

6、JSH-7型提供測量避雷器阻性電流功能，本設計的阻性電流表將被安裝在原有的氧化鋅避雷器在線監測器內，成為其中的一個組成部分。并且其所需電源由交流泄漏電流產生，不需要任何外接電源，避雷器的泄漏電流可以認為是一個恒流源，所以在回路中取電是不會影響泄漏電流原來的數值和波形，僅僅是增加了泄漏電流檢測裝置的電壓降，在實際應用中取電回路與測量回路需要有一個隔離，并且測量回路應盡可能使用低功耗的電子元器件。本設計引用IEC600099-5第六部分 《運行中金屬氧化物避雷器的診斷指示器》的6.3.3 A3節的不用電壓信號補償容性電流的補償方法。通過濾波方法將全電流中的基波正弦信號分離出來，用于補償全電流信號中容性電流分量從而獲得阻性電流。

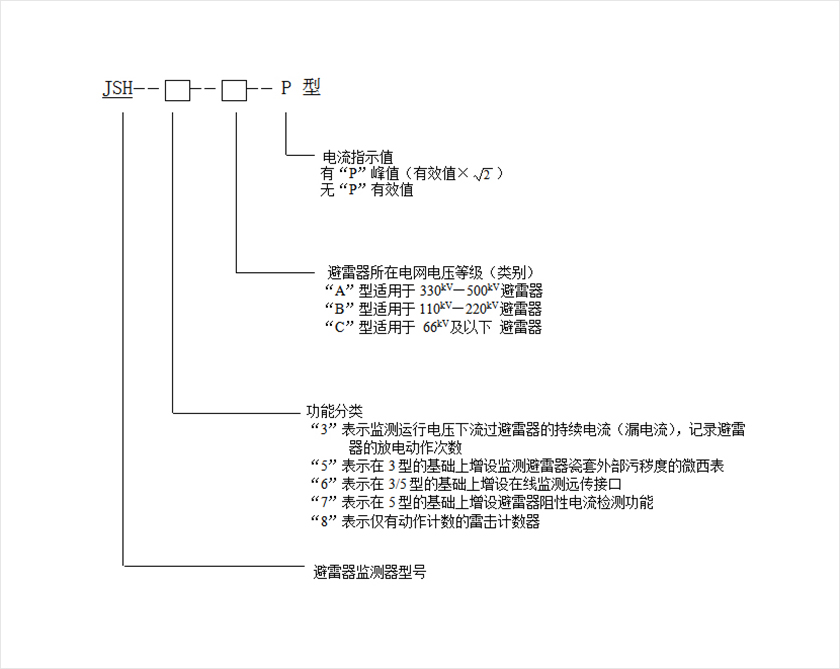

型號說明

避雷器用監測器的型號按照避雷器行業標準JB/T8459-1996《避雷器產品型號編制辦法》的要求進行命名。

技術參數

結構原理

JSH系列避雷器監測器由電阻器總成、電子電路板總成、不銹鋼殼體及連接器總成、計 數器總成、污穢度檢測電路等六部分組成。

在正常的運行電壓下，通過避雷器和監測器的泄漏電流的變化由監測器中全電流表測得。

當避雷器和監測器流過雷電波、操作波或工頻過電壓時，強大的動作電流將從泄漏電流 測量回路被轉移到計數器回路，電流表受到保護，計數器部分則利用通過的雷電波、操作波 或工頻過電壓電流的能量，來實現記錄動作的次數和報警。

在避雷器帶電運行時，一個完整的MOA 的泄漏電流（全電流）可以分為三部分：氧化鋅閥片（柱）產生的電容性電流、氧化鋅閥片（柱）產生的非線性阻性電流（通常情況下為全電流的10-20%）和避雷器絕緣結構產生的電流。正常情況下阻性電流占全電流的分量比較小，所以阻性電流的增大，對全電流的影響很小，全電流的監測對阻性電流的變化不是很靈敏。為了監測閥片的非線性電阻特性最好的辦法是直接監測阻性電流。

使用條件

JSH系列避雷器監測器，其使用地點的環境條件與相連的避雷器相同。海拔高度不超 過3000m，環境溫度為-40℃～+40℃，它不適用于有嚴重腐蝕金屬及絕緣件的氣體，有嚴重 污穢和有劇烈振動的地區，如有特殊要求，可提出共同協商而定。

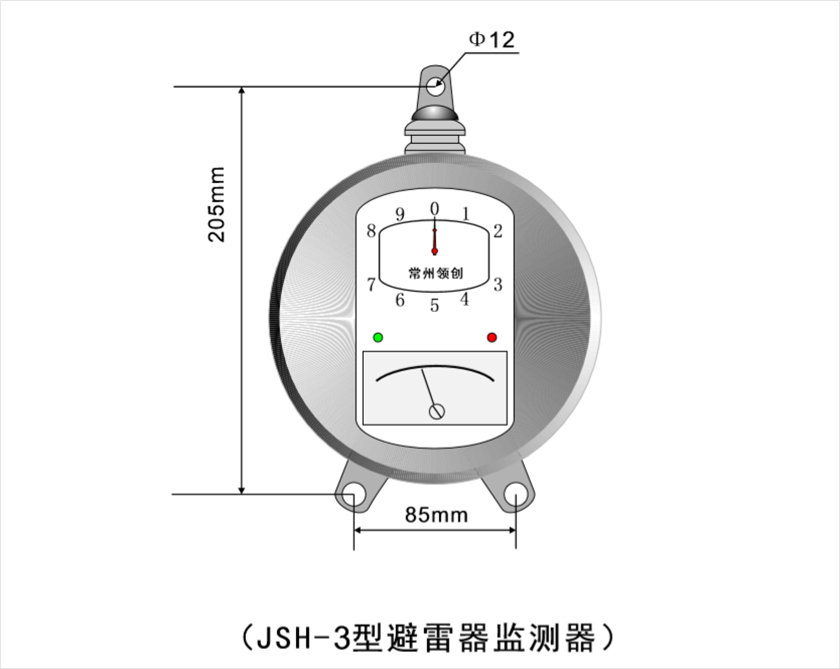

外型尺寸和部件名稱

用戶須知

（一）、監測器在投入運行之前和運行1～2年之后，應進行一次簡易的現場檢測。其方法是：

1、電流檢測

用隔離可調穩壓電源，在電源輸出端串接固定電阻（R）、可變交流電阻箱（RX）、0.5級 的數顯電流表，對被測監測器進行電流特性檢驗，檢驗方法按國標計量檢定規程（JJG124—93 “電流表、電壓表、功率表及電阻表檢定規程”）規定。

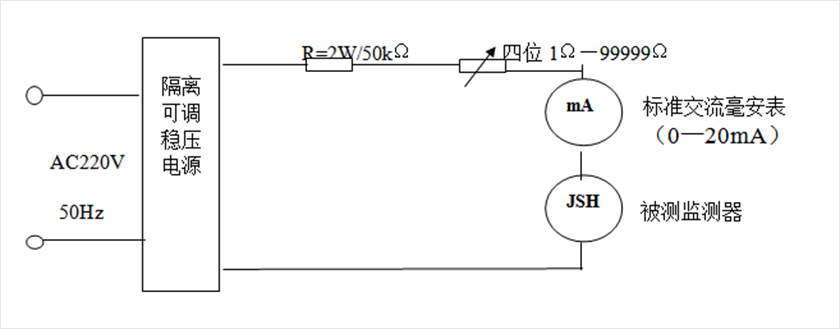

監測器監測電流檢測電路：（供參考）

2、計數動作檢測

（1）用1：1隔離變壓器在輸入端接上交流220V電源，輸出端一端接被測監測器接地端 （外殼），另一端用絕緣導線短時碰一下瓷套上的接線端，此時動作計數器指針會步進一位， 則每碰一下即步進一位。用戶可按此方法進行調零。也可以把計數器上指示的數字作為記錄 的起始基數，累計避雷器的動作次數。
（2）監測器投入運行后，記錄電流表的讀數， 以便于對監測器將來定期巡視記錄的讀數 時進行對比、分析（避雷器表面狀況與泄漏電流有很大關系，數據分析時應注意）。
（3）從線路卸下監測器時，應先用導線將監測器的接線端可靠接地，以保證安全。然后拆下監測器，檢修完畢后，經檢測合格后才能復裝，再把接地導線拆掉。（進行此項工作，按有 關規程辦理手續） 如違反本規定有可能造成對操作人員人身安全的危害。
（4）安裝時請注意，監測器接線端的引線拉力不大于100N，接線板上的螺栓嚴禁隨意松 動，以免破壞監測器的密封性能。
（5）監測器玻璃內若發現有水珠，說明監測器密封性能已遭破壞，可與本公司聯系更換。
（6）若電流表指針值偏低或無指示值，有可能是避雷器的底座絕緣下降或被短路，如不 是上述原因所造成，則是監測器的質量問題，需更換監測器。
（7）監測器投入運行中，若有某個監測器的電流表指示有明顯變化，要求運行人員注意 觀察，及時記錄。一旦發現電流表指針變化異常，以及個別相監測器紅色發光指示燈發光特別 亮，要及時向有關方面反映。
（8）當運行電網電壓有波動時，監測器中的電流表指示值都會有少許變化，這是正常的。
（9）用戶在遵守規定條件下使用，自發貨之日起三年內， 如因制造質量不良而不能使用 者，本公司負責“三包”。

訂貨要求

JSH系列避雷器監測器品種較多，不同型號不同功能，訂貨時請寫明型號的分類，如有不清楚的地方請與我公司銷售人員聯系或訪問我公司的網站，取得最新的資料。電話：0519-89181818
