功能和作用

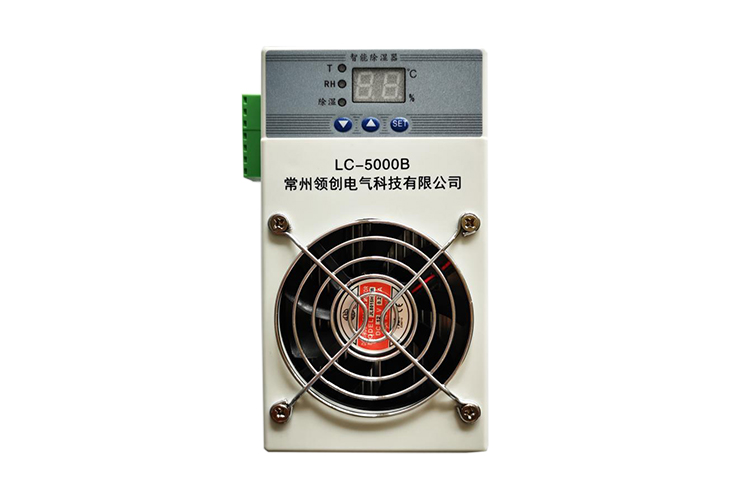

LC-5000B 是一體式除濕器，采用先進的半導體制冷技術除濕（非傳統的壓縮機制冷技術），其優點是體積小、重量輕、便于安裝；運行效率高，安全可靠。該機器特別適用于狹小的空間，可安置于端子箱、電力柜、儀表柜、檔案柜等各類需要干燥環境的箱柜內使用，可幫助消除因箱體內部潮濕和通風不暢而帶來的銹蝕、腐蝕、各種異味和發霉，保持空氣干燥。

安裝方式

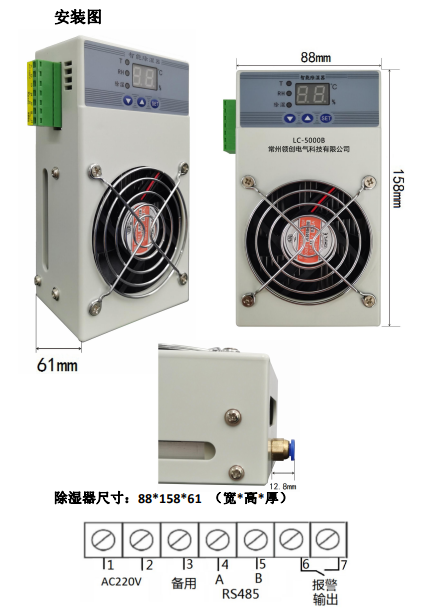

A 根據現場安裝情況，確定安裝位置，利用安裝支架的固定，用 M4 螺釘，4mm 鉚釘、4.8 鉆尾螺釘固定，安裝時保證除濕器水平，不得傾斜；確保排水管朝下。如下圖

B 保征除濕器四周與其他裝置間有大于 2 厘米空間，保證正面風扇出風口通暢；

C 將出水管一端接入除濕器排水口，用卡箍固定，出水管中間保持順直，不纏繞，以利排水。另一端通向柜體外。

D 根據接線端子功能配線。

面板操作說明

運行狀態說明：

? 當正常工作時，數碼管顯示當前柜內溫度和濕度值。如傳感器故障或連接線未接好數碼管顯示----。

? 當環境濕度數值大于設定濕度數值時，除濕裝置將啟動工作，除濕裝置工作時，面板上除濕指示燈亮，當環境濕度數值小于設定濕度數值 10%時，機器停止運行，除濕指示燈滅。

操作說明：

? 長按“SET”鍵進入菜單設定。

? 此時可以進行除濕值設定和機號設定，

? 整定除濕濕度值。此時 RH 燈亮，數碼關顯示濕度整定值閃爍。按△鍵或▽鍵，可以改變下限值，達到需要的值，按 SET 鍵進入下一項設定。（濕度上限設定范圍為 20%RH～99%RH）。

? 整定機號 Add。濕度值整定完畢后，再按 SET 鍵，進入設置機號狀態，此時 RH，T 燈亮，數碼管顯示機號整定值閃爍。按△鍵或▽鍵，可以改變通訊機號值，達到需要的值，按 SET 鍵退出設定。（設定范圍為 1~255）

? 手動強制除濕長按手動△按鈕 2S，除濕開啟，輕觸▽按鈕退出。

產品技術規格

冷凍件：半導體制冷器

風扇：80×80mm 直流無刷馬達

干燥功能：干風由側面排出并起干燥作用

機器重量：1.2kg

測溫范圍：0~80℃ ±1℃；

測濕范圍：0~99%RH ±5%RH；

抽濕量：24 小時抽濕 200mL（環境溫度 25℃ 相對濕度 90%RH）；

電源電壓：AC220V；

輸入功率：15W；

除濕功率：15W；

適用除濕空間：≤3m3 ；

除濕控制方式：手動/自動；

工作環境：-15℃~65℃。
